日成：產品目錄 >>電纜接頭金屬接頭 >>日成A型長螺紋金屬防水電纜接頭

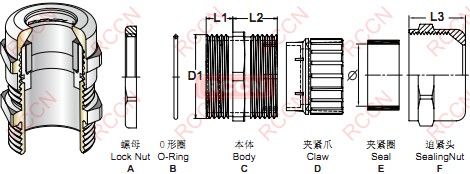

日成A型長螺紋金屬防水電纜接頭

產品材質:金屬:黃銅鍍鎳制成,夾緊爪:尼龍,橡膠:硅橡膠
螺牙規格:M/PG/NPT/G(PF) 產品認證:CE,EX,ROHS
工作溫度:-50°C至150°C 防護等級:IP68
螺紋標準及開孔數據參考A24頁
目錄頁碼：A26頁

型號 Item No	適用電纜 Cable Range	螺紋長度 Thread Length L1	配套螺母上限板厚 +Nut Max platethick	接合長度 Joint Length L2+L3	板手Spanner size A&F	包裝 Std.Pkg Pcs
公制螺紋 M
A-M8×1.25L-4.5	2-4.5	12	≤8.5	13	11/11	100pcs
A-M12×1.5L-6.5	3-6.5	12	≤8.5	19	14/14
A-M14×1.5L-6.5	3-6.5	12	≤8.5	19	18/14
A-M14×1.5L-8	4-8	12	≤8.5	19	18/18
A-M16×1.5L-8	4-8	12	≤8.5	20	18/18
A-M16×1.5L-10	5-10	12	≤8.5	22	20/20
A-M18×1.5L-10	5-10	12	≤8.5	22	20/20
A-M18×1.5L-12	6-12	12	≤8.5	23	22/22
A-M20×1.5L-12	6-12	12	≤8.5	23	22/22
A-M20×1.5L-14	10-14	12	≤8.5	23	24/24
A-M22×1.5L-12	6-12	12	≤8.5	23	24/22
A-M22×1.5L-14	10-14	12	≤8.5	23	24/24
A-M24×1.5L-14	10-14	12	≤8.5	23	28/24	50pcs
A-M25×1.5L-14	10-14	13	≤8.5	23	28/24
A-M25×1.5L-17	11-17	13	≤8.5	23	28/28
A-M25×1.5L-18	13-18	13	≤8.5	23	30/30
A-M27×1.5L-17	11-17	13	≤8.5	23	30/28
A-M27×2.0L-17	11-17	13	≤8.5	23	30/28
A-M27×1.5L-18	13-18	13	≤8.5	23	30/30
A-M27×2.0L-18	13-18	13	≤8.5	23	30/30
A-M30×2.0L-18	13-18	15	≤9.5 2	23	36/30
A-M30×2.0L-21	15-21	15	≤9.5 3	32	36/36
A-M30×2.0L-25	18-25	15	≤9.5 3	32	40/40
A-M32×1.5L-18	13-18	15	≤9.5 3	32	34/30
A-M32×1.5L-21	15-21	15	≤9.5 3	32	36/36
A-M32×1.5L-25	18-25	15	≤9.5 3	32	40/40
A-M33×2.0L-18	13-18	15	≤9.5 3	32	36/30
A-M33×2.0L-21	15-21	15	≤9.5 3	32	36/36
A-M33×2.0L-25	18-25	15	≤9.5	32	40/40
A-M36×2.0L-25	18-25	15	≤9.5	32	40/40	5pcs
A-M36×2.0L-28	19-28	15	≤9.5	32	44/44
A-M40×1.5L-25	18-25	15	≤9.5	32	44/40
A-M40×1.5L-28	19-28	15	≤9.5	32	44/44
A-M40×1.5L-32	22-32	15	≤9.5	32	50/50
A-M42×2.0L-32	22-32	15	≤9.5	32	50/50
A-M48×2.0L-32	22-32	15	≤9.5	32	50/50
A-M48×2.0L-38	30-38	15	≤9.5	32	58/58
A-M50×1.5L-32	22-32	15	≤9.5	38	54/50
A-M50×1.5L-38	30-38	15	≤9.5	38	58/58
A-M54×2.0L-38	30-38	15	≤9.5	38	58/58
A-M56×2.0L-38	30-38	15	≤9.5	38	58/58
A-M60×2.0L-44	34-34	18	≤12.5	38	64/64
A-M63×1.5L-44	34-34	18	≤12.5	38	68/64
A-M64×2.0L-44	34-34	18	≤12.5	45	68/64
A-M72×2.0L-55	42-52	20	≤13.5	45	81/81	1pcs
A-M75×1.5L-55	42-52	20	≤13.5	50	81/81
A-M80×2.0L-60	50-60	25	≤18.5	50	86/86
A-M88×2.0L-70	60-70	25	≤18.5	50	96/96
A-M100×2.0L-80	70-80	25	≤18.5	50	110
A-M110×2.0L-90	80-90	25	≤18.5	50	125
A-M125×2.0L-100	90-100	25	≤18.5	50	135
德制螺紋 PG
A-PG7L-6.5	3-6.5	12	≤8.5	19	14/14	100pcs
A-PG9L-8	4-8	12	≤8.5	20	18/18
A-PG9L-10	5-10	12	≤8.5	22	20/20
A-PG11L-10	5-10	12	≤8.5	22	20/20
A-PG11L-12	6-12	12	≤8.5	23	22/22
A-PG13.5L-12	6-12	12	≤8.5	23	22/22
A-PG13.5L-14	10-14	12	≤8.5	23	24/24
A-PG16L-14	10-14	12	≤8.5	23	24/24
A-PG16L-17	11-17	13	≤8.5	23	28/28	50pcs
A-PG21L-18	13-18	13	≤8.5	23	30/30
A-PG21L-21	15-21	15	≤9.5	32	36/36
A-PG29L-25	18-25	15	≤9.5	32	40/40
A-PG29L-28	19-28	15	≤9.5	32	44/44	5pcs
A-PG36L-32	22-32	15	≤9.5	32	50/50
A-PG36L-38	30-38	15	≤9.5	32	58/58
A-PG42L-38	30-38	15	≤9.5	38	58/58
A-PG48L-44	34-44	18	≤12.5	38	64/64
美制螺紋 NPT
A-NPT1/4L-6.5	3-6.5	12	≤8.5	19	14/14	100pcs
A-NPT3/8L-8	4-8	12	≤8.5	20	18/18
A-NPT3/8L-10	5-10	12	≤8.5	22	20/20
A-NPT1/2L-12	6-12	12	≤8.5	23	22/22
A-NPT1/2L-14	10-14	12	≤8.5	23	24/24
A-NPT3/4L-14	10-14	13	≤8.5	23	28/24	50pcs
A-NPT3/4L-17	11-17	13	≤8.5	23	30-28
A-NPT3/4L-18	13-18	13	≤8.5	23	30/30
A-NPT1L-18	13-18	15	≤9.5	32	36/30
A-NPT1L-21	15-21	15	≤9.5	32	36/36
A-NPT1L-25	18-25	15	≤9.5	32	40/40
A-NPT1-1/4L-25	18-25	15	≤9.5	32	44/40	5pcs
A-NPT1-1/4L-28	19-28	15	≤9.5	32	44/44
A-NPT1-1/4L-32	22-32	15	≤9.5	32	50/50
A-NPT1-1/2L-32	22-32	15	≤9.5	32	50/50
A-NPT1-1/2L-38	30-38	15	≤9.5	32	58/58
A-NPT2L-44	34-44	18	≤12.5	38	64/64
A-NPT2-1/2L-55	42-52	20	≤13.5	50	81/81	1pcs
A-NPT3L-70	60-70	25	≤18.5	50	96/96
A-NPT3-1/2L-80	70-80	25	≤18.5	50	110
英制螺紋 G
A-G1/4L-6.5	3-6.5	12	≤8.5	19	14/14	100pcs
A-G3/8L-8	4-8	12	≤8.5	20	18/18
A-G3/8L-10	5-10	12	≤8.5	22	20/20
A-G1/2L-12	6-12	12	≤8.5	23	22/22
A-G1/2L-14	10-14	12	≤8.5	23	24/24
A-G3/4L-14	10-14	13	≤8.5	23	28/24	50pcs
A-G3/4L-17	11-17	13	≤8.5	23	30-28
A-G3/4L-18	13-18	13	≤8.5	23	30/30
A-G1L-18	13-18	15	≤9.5	32	36/30
A-G1L-21	15-21	15	≤9.5	32	36/36
A-G1L-25	18-25	15	≤9.5	32	40/40
A-G1-1/4L-25	18-25	15	≤9.5	32	44/40	5pcs
A-G1-1/4L-28	19-28	15	≤9.5	32	44/44
A-G1-1/4L-32	22-32	15	≤9.5	32	50/50
A-G1-1/2L-32	22-32	15	≤9.5	32	50/50
A-G1-1/2L-38	30-38	15	≤9.5	32	58/58
A-G2L-44	34-44	18	≤12.5	38	64/64
A-G2-1/2L-55	42-52	20	≤13.5	50	81/81	1pcs
A-G3L-70	60-70	25	≤18.5	50	96/96
A-G3-1/2L-80	70-80	25	≤18.5	50	110
