日成：產品目錄 >>電纜接頭金屬接頭 >>日成EXS隔爆金屬電纜接頭

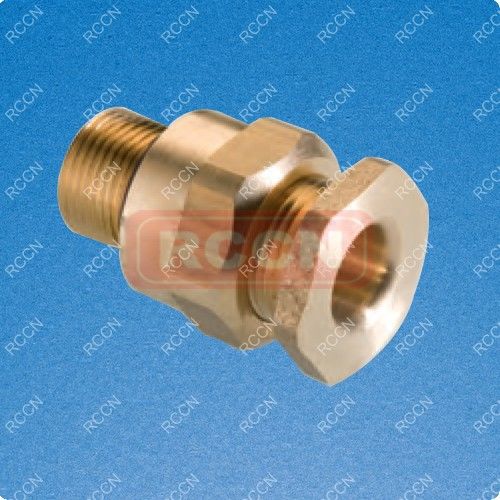

日成EXS隔爆金屬電纜接頭

螺紋標準及開孔數據參考A24頁
目錄頁碼：A44頁

型號Item No.	螺紋長度 Thread Length L1	本體橡膠 Inner sealing Φ	配套螺母上限板厚 +Nut Max platethick	接合長度 Joint Length H	板手 Spanner SW A/F	包裝 Std.Pkg. pcs
公制螺紋 M
EXS-M16×1.5-8	16	4-8.5	≦10.5	33	24	50PCS
EXS-M16×1.5-11	16	8-11.5	≦10.5	33	24
EXS-M20×1.5-8	16	4-8.5	≦10.5	33	24
EXS-M20×1.5-11	16	8-11.5	≦10.5	33	24
EXS-M20×1.5-14	16	7-14	≦10.5	33	30	25PCS
EXS-M25×1.5-20	16	13-20	≦10.5	33	36
EXS-M32×1.5-26	16	19-26	≦10.5	37	44
EXS-M40×1.5-32	16	25-32	≦10.5	37	54	1PCS
EXS-M50×1.5-38	16	28-38	≦10.5	.37	64
EXS-M50×1.5-44	16	36-44	≦10.5	37	64
EXS-M63×1.5-50	19	42-50	≦13.5	37	81
EXS-M63×1.5-56	19	50-56	≦13.5	37	81
EXS-M75×1.5-62	19	54-62	≦13.5	37	96
EXS-M75×1.5-68	19	60-68	≦13.5	37	96
EXS-M80×2.0-72	19	62-72	≦13.5	110	110
EXS-M85×2.0-80	19	70-80	≦13.5	110	110
EXS-M90×2.0-84	19	74-84	≦13.5	110	110
EXS-M100×2.0-90	19	80-90	≦13.5	110	110
德制螺紋 PG
EXS-PG9-8	16	4-8.5	≦10.5	33	24	50PCS
EXS-PG9-11	16	8-11.5	≦10.5	33	24
EXS-PG13.5-8	16	4-8.5	≦10.5	33	24
EXS-PG13.5-11	16	8-11.5	≦10.5	33	24
EXS-PG13.5-14	16	7-14	≦10.5	33	30	25PCS
EXS-PG21-20	16	13-20	≦10.5	33	36
EXS-PG29-26	16	19-26	≦10.5	37	44
EXS-PG36-32	16	25-32	≦10.5	37	54	1PCS
EXS-PG42-38	16	28-38	≦10.5	.37	64
EXS-PG42-44	16	36-44	≦10.5	37	64
EXS-PG48-50	19	42-50	≦13.5	37	81
EXS-PG48-56	19	50-56	≦13.5	37	81
美制螺紋 NPT
EXS-NPT1/2-8	16	4-8.5	≦10.5	33	24	50PCS
EXS-NPT1/2-11	16	8-11.5	≦10.5	33	24
EXS-NPT1/2-8	16	4-8.5	≦10.5	33	24
EXS-NPT1/2-11	16	8-11.5	≦10.5	33	24
EXS-NPT1/2-14	16	7-14	≦10.5	33	30	25PCS
EXS-NPT3/4-20	16	13-20	≦10.5	33	36
EXS-NPT1-26	16	19-26	≦10.5	37	44
EXS-NPT1-1/4-32	16	25-32	≦10.5	37	54
EXS-NPT1-1/2-38	16	28-38	≦10.5	.37	64	1PCS
EXS-NPT1-1/2-44	16	36-44	≦10.5	37	64
EXS-NPT2-50	19	42-50	≦13.5	37	81
EXS-NPT2-56	19	50-56	≦13.5	37	81
EXS-NPT2-1/2-62	19	54-62	≦13.5	37	96
EXS-NPT2-1/2-68	19	60-68	≦13.5	37	96
EXS-NPT3-84	19	74-84	≦13.5	110	110
EXS-NPT3-1/2-90	19	80-90	≦13.5	110	110
英制螺紋 G
EXS-G1/2-8	16	4-8.5	≦10.5	33	24	50PCS
EXS-G1/2-11	16	8-11.5	≦10.5	33	24
EXS-G1/2-8	16	4-8.5	≦10.5	33	24
EXS-G1/2-11	16	8-11.5	≦10.5	33	24
EXS-G1/2-14	16	7-14	≦10.5	33	30	25PCS
EXS-G3/4-20	16	13-20	≦10.5	33	36
EXS-G1-26	16	19-26	≦10.5	37	44
EXS-G1-1/4-32	16	25-32	≦10.5	37	54	1PCS
EXS-G1-1/2-38	16	28-38	≦10.5	.37	64
EXS-G1-1/2-44	16	36-44	≦10.5	37	64
EXS-G2-50	19	42-50	≦13.5	37	81
EXS-G2-56	19	50-56	≦13.5	37	81
EXS-G2-1/2-62	19	54-62	≦13.5	37	96
EXS-G2-1/2-68	19	60-68	≦13.5	37	96
EXS-G3-84	19	74-84	≦13.5	110	110
EXS-G3-1/2-90	19	80-90	≦13.5	110	110
