日成ST-M型公制電纜防水接頭

螺牙規格:公制螺牙(Metric/EN50262)。

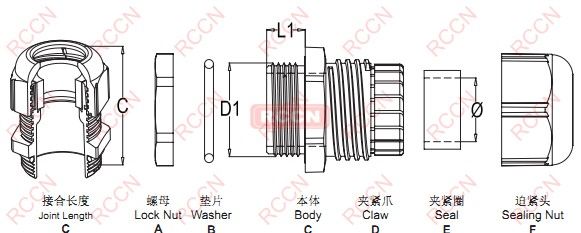

產品材質:A.C.D.F部位均采用環保尼龍66原料制成.B,E耐老化硅橡膠制成
產品認證:UL,CE,ROHS ,REACH。防火等級:UL94V-2。
防護等級:使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68(EN60529)。
顏色種類:灰白色RAL7035、黑色RAL9005、淺灰色RAL7001。
使用方法:先將本體穿于機板,螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭固定。
工作溫度:靜態-50°C至150°C。
標●為歐洲公制螺紋標準，M75-M85為雙重硅橡膠結構

目錄頁碼：A2頁

型號 Item No	螺牙規格 Thread	電纜范圍 Cable Range	螺紋外徑Thread O.D .D1	螺紋長度Thread Length L1	接合長度Thread Length L2+L3	板手Spanner size A&F	包裝 Std.Pkg Pcs
灰白色短螺紋Short thread
ST-M12×1.5W	M12×1.5	3.5-7	12	8	30	15	100PCS
ST-M14×1.5W	M14×1.5	4.5-10	14	8	34	19
ST-M16×1.5W	M16×1.5	4.5-10	16	8	34	19
ST-M18×1.5W	M18×1.5	6-12	18	8	34	22
ST-M20×1.5W	M20×1.5	7-13	20	9	37	25
ST-M22×1.5W	M22×1.5	11-16	22	9	40	27
ST-M24×1.5W	M24×1.5	9-17	24	10	40	30
ST-M25×1.5W	M25×1.5	9-17	25	10	40	30
ST-M27×1.5W	M27×1.5	13-18	27	11	47	33	50PCS
ST-M27×2.0W	M27×2.0	13-18	27	11	47	33
ST-M30×2.0W	M30×2.0	11-21	30	11	47	36
ST-M32×1.5W	M32×1.5	11-21	32	11	47	36
ST-M33×2.0W	M33×2.0	11-21	33	11	47	36
ST-M36×2.0W	M36×2.0	19-28	36	11	52	46	20PCS
ST-M40×1.5W	M40×1.5	19-28	40	11	52	46
ST-M48×2.0W	M48×2.0	27-35	48	12	52	55
ST-M50×2.0W	M50×2.0	27-35	50	12	62	55
ST-M56×2.0W	M56×2.0	30-38	56	12	69	60
ST-M63×1.5W	M63×1.5	34-45	63	12	71	66
ST-M64×2.0W	M64×2.0	34-45	64	12	71	66
ST-M72×2.0W	M72×2.0	45-54	72	18	71	81	2pcs
ST-M75×1.5W	M75×1.5	54-65	75	18	71	81
ST-M85×2.0W	M85×2.0	65-77	85	18	71	95
灰白色長螺紋Long thread
ST-M12×1.5LW	M12×1.5	3.5-7	12	15	37	15	100PCS
ST-M16×1.5LW	M16×1.5	4.5-10	16	15	41	19
ST-M18×1.5LW	M18×1.5	6-12	18	15	41	22
ST-M20×1.5LW	M20×1.5	7-13	20	15	43	25
ST-M22×1.5LW	M22×1.5	11-16	22	15	46	27
ST-M24×1.5LW	M24×1.5	9-17	24	15	45	30
ST-M25×1.5LW	M25×1.5	9-17	25	15	45	30
ST-M27×1.5LW	M27×1.5	13-18	27	15	51	33	50PCS
ST-M27×2.0LW	M27×2.0	13-18	27	15	51	33
ST-M30×2.0LW	M30×2.0	11-21	30	15	51	36
ST-M32×1.5LW	M32×1.5	11-21	32	15	51	36
ST-M33×2.0LW	M33×2.0	11-21	33	15	51	36
ST-M36×2.0LW	M36×2.0	19-28	36	15	56	46
ST-M40×1.5LW	M40×1.5	19-28	40	15	56	46	20PCS
ST-M48×2.0LW	M48×2.0	27-35	48	15	55	55
ST-M50×2.0LW	M50×2.0	27-35	50	18	68	55
ST-M56×2.0LW	M56×2.0	30-38	56	18	75	60
ST-M63×1.5LW	M63×1.5	34-45	63	18	77	66
黑色短螺紋Short thread							100PCS
ST-M12×1.5B	M12×1.5	3.5-7	12	8	30	15
ST-M14×1.5B	M14×1.5	4.5-10	14	8	34	19
ST-M16×1.5B	M16×1.5	4.5-10	16	8	34	19
ST-M18×1.5B	M18×1.5	6-12	18	8	34	22
ST-M20×1.5B	M20×1.5	7-13	20	9	37	25
ST-M22×1.5B	M22×1.5	11-16	22	9	40	27
ST-M24×1.5B	M24×1.5	9-17	24	10	40	30
ST-M25×1.5B	M25×1.5	9-17	25	10	40	30
ST-M27×1.5B	M27×1.5	13-18	27	11	47	33	50PCS
ST-M27×2.0B	M27×2.0	13-18	27	11	47	33
ST-M30×2.0B	M30×2.0	11-21	30	11	47	36
ST-M32×1.5B	M32×1.5	11-21	32	11	47	36
ST-M33×2.0B	M33×2.0	11-21	33	11	47	36
ST-M36×2.0B	M36×2.0	19-28	36	11	52	46	20PCS
ST-M40×1.5B	M40×1.5	19-28	40	11	52	46
ST-M48×2.0B	M48×2.0	27-35	48	12	52	55
ST-M50×2.0B	M50×2.0	27-35	50	12	62	55
ST-M56×2.0B	M56×2.0	30-38	56	12	69	60
ST-M63×1.5B	M63×1.5	34-45	63	12	71	66
ST-M64×2.0B	M64×2.0	34-45	64 1	12	71	66
ST-M72×2.0B	M72×2.0	45-54	72	18	71	81	2PCS
ST-M75×1.5B	M75×1.5	54-65	75	18	71	81
ST-M85×2.0B	M85×2.0	65-77	85	18	71	95
黑色長螺紋Long thread
ST-M12×1.5LB	M12×1.5	3.5-7	12	15	37	15	100PCS
ST-M16×1.5LB	M16×1.5	4.5-10	16	15	41	19
ST-M18×1.5LB	M18×1.5	6-12	18	15	41	22
ST-M20×1.5LB	M20×1.5	7-13	20	15	43	25
ST-M22×1.5LB	M22×1.5	11-16	22	15	46	27
ST-M24×1.5LB	M24×1.5	9-17	24	15	45	30
ST-M25×1.5LB	M25×1.5	9-17	25	15	45	30
ST-M27×1.5LB	M27×1.5	13-18	27	15	51	33	50PCS
ST-M27×2.0LB	M27×2.0	13-18	27	15	51	33
ST-M30×2.0LB	M30×2.0	11-21	30	15	51	36
ST-M32×1.5LB	M32×1.5	11-21	32	15	51	36
ST-M33×2.0LB	M33×2.0	11-21	33	15	51	36
ST-M36×2.0LB	M36×2.0	19-28	36	15	56	46
ST-M40×1.5LB	M40×1.5	19-28	40	15	56	46
ST-M48×2.0LB	M48×2.0	27-35	48	15	55	55	20PCS
ST-M50×2.0LB	M50×2.0	27-35	50	18	68	55
ST-M56×2.0LB	M56×2.0	30-38	56	18	75	60
ST-M63×1.5LB	M63×1.5	34-45	63	18	77	66
淺灰色短螺紋Short thread							100PCS
ST-M12×1.5G	M12×1.5	3.5-7	12	8	30	15
ST-M14×1.5G	M14×1.5	4.5-10	14	8	34	19
ST-M16×1.5G	M16×1.5	4.5-10	16	8	34	19
ST-M18×1.5G	M18×1.5	6-12	18	8	34	22
ST-M20×1.5G	M20×1.5	7-13	20	9	37	25
ST-M22×1.5G	M22×1.5	11-16	22	9	40	27
ST-M24×1.5G	M24×1.5	9-17	24	10	40	30
ST-M25×1.5G	M25×1.5	9-17	25	10	40	30
ST-M27×1.5G	M27×1.5	13-18	27	11	47	33	50PCS
ST-M27×2.0G	M27×2.0	13-18	27	11	47	33
ST-M30×2.0G	M30×2.0	11-21	30	11	47	36
ST-M32×1.5G	M32×1.5	11-21	32	11	47	36
ST-M33×2.0G	M33×2.0	11-21	33	11	47	36
ST-M36×2.0G	M36×2.0	19-28	36	11	52	46	20PCS
ST-M40×1.5G	M40×1.5	19-28	40	11	52	46
ST-M48×2.0G	M48×2.0	27-35	48	12	52	55
ST-M50×2.0G	M50×2.0	27-35	50	12	62	55
ST-M56×2.0G	M56×2.0	30-38	56	12	69	60
ST-M63×1.5G	M63×1.5	34-45	63	12	71	66
ST-M64×2.0G	M64×2.0	34-45	64	12	71	66
ST-M72×2.0G	M72×2.0	45-54	72	18	71	81	2PCS
ST-M75×1.5G	M75×1.5	54-65	75	18	71	81
ST-M85×2.0G	M85×2.0	65-77	85	18	71	95
淺灰色長螺紋Long thread
ST-M12×1.5LG	M12×1.5	3.5-7	12	15	37	15	100PCS
ST-M16×1.5LG	M16×1.5	4.5-10	16	15	41	19
ST-M18×1.5LG	M18×1.5	6-12	18	15	41	22
ST-M20×1.5LG	M20×1.5	7-13	20	15	43	25
ST-M22×1.5LG	M22×1.5	11-16	22	15	46	27
ST-M24×1.5LG	M24×1.5	9-17	24	15	45	30
ST-M25×1.5LG	M25×1.5	9-17	25	15	45	30
ST-M27×1.5LG	M27×1.5	13-18	27	15	51	33	50PCS
ST-M27×2.0LG	M27×2.0	13-18	27	15	51	33
ST-M30×2.0LG	M30×2.0	11-21	30	15	51	36
ST-M32×1.5LG	M32×1.5	11-21	32	15	51	36
ST-M33×2.0LG	M33×2.0	11-21	33	15	51	36
ST-M36×2.0LG	M36×2.0	19-28	36	15	56	46
ST-M40×1.5LG	M40×1.5	19-28	40	15	56	46
ST-M48×2.0LG	M48×2.0	27-35	48	15	55	55	20PCS
ST-M50×2.0LG	M50×2.0	27-35	50	18	68	55
ST-M56×2.0LG	M56×2.0	30-38	56	18	75	60
ST-M63×1.5LG	M63×1.5	34-45	63	18	77	66
