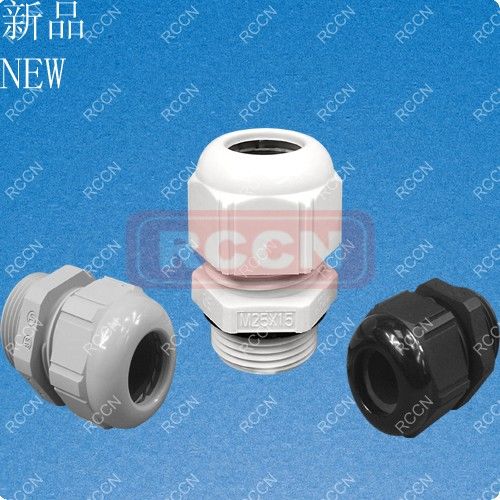

日成ST-PG型德制電纜防水接頭

螺牙規格:德制PG螺牙(DIN40430)。
產品材質:A.C.D.F部位均采用環保尼龍66原料制成.B,E耐老化硅橡膠制成
產品認證:UL,CE,ROHS ,REACH。防火等級:UL94V-2。
防護等級:使用防水墊片及夾緊圈旋緊迫緊頭,達到IP68(EN60529)。
顏色種類:灰白色RAL7035、黑色RAL9005、淺灰色RAL7001。
使用方法:先將本體穿于機板,螺母扭緊固定,線纜穿過迫緊頭,扭緊迫緊頭固定。
工作溫度:靜態-50°C至150°C。

目錄頁碼：A3頁

型號 Item No	螺牙規格 Thread	電纜范圍 Cable Range	螺紋外徑 Thread D1	螺紋長度 Thread Length L1	接合長度 Joint Length C	板手 Spanner size A&F	包裝 Std.Pkg pcs
灰白色短螺紋Short thread							100PCS
ST-PG7W	PG7	3.5-7	12.5	8	30	15
ST-PG9W	PG9	4.5-10	15.2	8	34	19
ST-PG11W	PG11	6-12	18.6	8	34	22
ST-PG13.5W	PG13.5	7-13	20.4	9	37	25
ST-PG16W	PG16	11-16	22.5	9	40	27
ST-PG21W	PG21	13-18	28.3	11	47	33	50PCS
ST-PG29W	PG29	19-28	37	11	52	46	50PCS
ST-PG36W	PG36	27-35	47	12	52	46	20PCS
ST-PG42W	PG42	30-38	54	12	69	60
ST-PG48W	PG48	34-45	59.3	12	71	66
灰白色長螺紋Long thread
ST-PG7LW	PG7	3.5-7	12.5	15	37	15	20PCS
ST-PG9LW	PG9	4.5-10	15.2	15	41	19
ST-PG11LW	PG11	6-12	18.6	15	41	22
ST-PG13.5LW	PG13.5	7-13	20.4	15	43	25
ST-PG16LW	PG16	11-16	22.5	15	46	27
ST-PG21LW	PG21	13-18	28.3	15	51	33
ST-PG29LW	PG29	19-28	37.0	15	56	46
ST-PG36LW	PG36	27-35	47.0	18	58	46
ST-PG42LW	PG42	30-38	54.0	18	75	60
ST-PG48LW	PG48	34-45	59.3	18	77	66	2pcs
ST-PG63LW	PG63	45-54	72	18	71	66	2pcs
黑色短螺紋Short thread							100PCS
ST-PG7B	PG7	3.5-7	12.5	8	30	15
ST-PG9B	PG9	4.5-10	15.2	8	34	19
ST-PG11B	PG11	6-12	18.6	8	34	22
ST-PG13.5B	PG13.	7-13	20.4	9	37	25
ST-PG16B	PG16	11-16	22.5	9	40	27
ST-PG21B	PG21	13-18	28.3	11	47	33	50PCS
ST-PG29B	PG29	19-28	37	11	52	46	50PCS
ST-PG36B	PG36	27-35	47	12	52	46	20PCS
ST-PG42B	PG42	30-38	54	12	69	60
ST-PG48B	PG48	34-45	59.3	12	71	66
黑色長螺紋Long thread
ST-PG7LB	PG7	3.5-7	12.5	15	37	15	20PCS
ST-PG9LB	PG9	4.5-10	15.2	15	41	19
ST-PG11LB	PG11	6-12	18.6	15	41	22
ST-PG13.5LB	PG13.5	7-13	20.4	15	43	25
ST-PG16LB	PG16	11-16	22.5	15	46	27
ST-PG21LB	PG21	13-18	28.3	15	51	33
ST-PG29LB	PG29	19-28	37.0	15	56	46
ST-PG36LB	PG36	27-35	47.0	18	58	46
ST-PG42LB	PG42	30-38	54.0	18	75	60
ST-PG48LB	PG48	34-45	59.3	18	77	66	2PCS
ST-PG63LB	PG63	45-54	72	18	71	66	2PCS
淺灰色短螺紋Short thread							100PCS
ST-PG7G	PG7	3.5-7	12.5	8	30	15
ST-PG9G	PG9	4.5-10	15.2	8	34	19
ST-PG11G	PG11	6-12	18.6	8	34	22
ST-PG13.5G	PG13.	7-13	20.4	9	37	25
ST-PG16G	PG16	11-16	22.5	9	40	27
ST-PG21G	PG21	13-18	28.3	11	47	33	50PCS
ST-PG29G	PG29	19-28	37	11	52	46
ST-PG36G	PG36	27-35	47	12	52	46
ST-PG42G	PG42	30-38	54	12	69	60	20PCS
ST-PG48G	PG48	34-45	59.3	12	71	66	20PCS
淺灰色長螺紋Long thread
ST-PG7LG	PG7	3.5-7	12.5	15	37	15	20PCS
ST-PG9LG	PG9	4.5-10	15.2	15	41	19
ST-PG11LG	PG11	6-12	18.6	15	41	22
ST-PG13.5LG	PG13.5	7-13	20.4	15	43	25
ST-PG16LG	PG16	11-16	22.5	15	46	27
ST-PG21LG	PG21	13-18	28.3	15	51	33
ST-PG29LG	PG29	19-28	37.0	15	56	46
ST-PG36LG	PG36	27-35	47.0	18	58	46
ST-PG42LG	PG42	30-38	54.0	18	75	60
ST-PG48LG	PG48	34-45	59.3	18	77	66	2PCS
ST-PG63LG	PG63	45-54	72	18	71	66	2PCS
